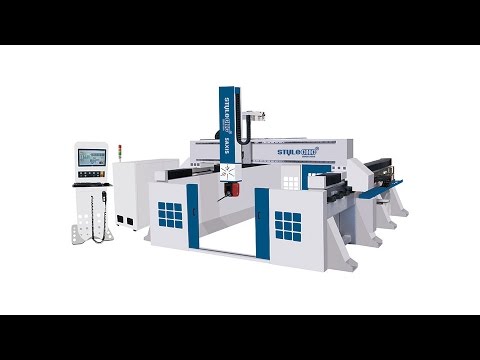

STM2040 五軸數控銑床是一款大型工業數控加工中心。該數控機床專為高精度加工而設計，采用超大尺寸鋼架結構，機床的剛性對于生產高質量零件和消除刀尖振動至關重要。它特別適用于模具制造行業，工作區域?yàn)?5x2000x4000100mm. 工業五軸數控雕刻機允許以全五軸方式加工極大零件。

工業五軸數控雕刻機應用

STM2040五軸系列是一款功能強大的高性能生產機器，適用于大型五軸數控加工。它標配 12kw HSD 主軸、Yaskawa 數字封閉式伺服傳動裝置、帶移動龍門設計的螺旋齒條和小齒輪。它還可選配精密加工的鑄鋼 T 型槽工作臺，用于精確固定大型模具。五軸數控機器廣泛應用于模具制造、船舶制造/海洋和模型制作行業。

模具行業：雕塑、大型非金屬模具、汽車消失模、木船模型、木模航空等木模。

有色金屬：鋁、銅、合金等輕有色金屬加工。

工業五軸數控雕刻機技術參數

工業五軸數控雕刻機標準配置

1.五軸數控雕刻機采用優質四排滾珠軸承、寬線性導軌和自潤滑塊，可平衡各方向的受力，確保機器加工時的精度和強度。

2、Z軸可加高至900mm，適合加工大型、超厚材料。

3、智能化加工越界保護設計，可防止加工過度造成的機械沖擊。

4、多種加工速度可單獨控制，空轉速度及滾輪設定，大大提高加工產品的質量及加工效率。

5. 旅游區 STM2040五軸機器：3000 x 4800 x 1500mm。

6. 超重型焊接鋼框架和龍門架，可實現最大的直線度和剛度。

7. 12KW HSD 液冷主軸。

8. 8 位置線性自動換刀，配備 HSK63F 精密刀具夾緊。

9.THK終身潤滑直線導軌和導軌塊。

10. 安川數字伺服驅動器和電機，功率大、精度高、速度快。

11.新代 – PC 接口數控系統。

12.機器自動潤滑系統（選配）。

13. MPG XYZAC 手輪，方便原點和工件設置。

14.對刀裝置。

15. 一套入門木工工具。

16. 3 個夾頭，可選 1-20mm （如果需要，也可以使用英制）。

17. 附帶 1 個 HSK 63F 刀架。

18.變頻器：臺灣臺達變頻器0-22000rpm控制。

19.德國施耐德電子備件。

20.日本OMRON限位開關。

21.MAXICAM雙護套、阻燃、高柔性拖鏈電纜，可彎曲300,000萬次。

22. Igus 電纜鏈承載系統。

23.電壓：3PH 415V 50HZ。

五軸數控雕刻機加工

HSD主軸

新代控制系統

安川數字伺服驅動器和電機

電氣閣

Herion 斜齒條和小齒輪

工業五軸數控雕刻機可選項目

1. 精密加工的鑄鋼 T 型槽工作臺，用于精確固定大型模具。

2.用于切割有色金屬的油霧冷卻系統。

3.機器自動潤滑系統。

4. 額外的工具架。

工業五軸數控雕刻機項目
